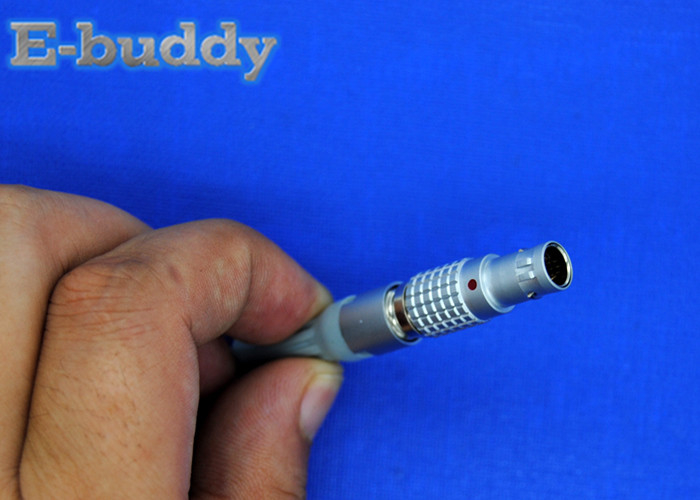

Série de Lemo B 30 type connecteurs FGA.1B.302.CLAD de soudure de la prise masculine 2pin 1B de degré

• Shell dénomment/modèles : FG* : Prise droite, bague de câble
• Saisie : 2 clés (alpha=30, prise : contacts masculins, récipient : contacts de femelle)
• Matériel de logement : (Chrome plaqué) écrou en laiton de coquille et de bague, douille en laiton nickelée de verrou et mi morceaux
• Configuration : 1B.302 : Basse tension 2
• Type de contact : Soudure
• Max. Matings : 5000
• Entrez en contact avec le diamètre : 1,3 millimètres (0.051in)
• Diamètre de seau : 1 millimètre (0.039in)
• Âme massive maximale : 0,5 mm^2 (A.W.G. 20)
• Max. Stranded Conductor : 0,5 mm^2 (A.W.G. 20)
• R (maximum) : mOhm 3,6
• Vtest (contact-SHELL) : 1350 V (C.A.), 1910 V (C.C)
• Vtest (contact-contact) : 1500 V (C.A.), 2120 V (C.C)

• Obtenez le câble par l'écrou de bague de douille dans l'ordre, soudant alors le fil de câble à l'isolateur un, notez svp d'une manière primordiale l'ordre de fil
• Mettez le transporteur d'insertion de fente à l'isolateur de soldere, pour maintenir la fente de compagnon de transporteur d'insertion de fente parfaite avec la poussée du montage partiel d'isolateur
• mettez la bague à droite de la position du câble, assurez-vous la poussée du compagnon de bague avec la fente de transporteur d'insertion de fente
• le pust la bague fendue de transporteur d'insertion de montage partiel d'isolateur dans la coquille dans l'ordre, s'assurent la poussée du compagnon de transporteur d'insertion de fente avec la fente de coquille
• Vissez l'écrou de bague étroitement
• Accrochez la douille à l'étape correspondante de l'écrou de bague.
