du connecteur de la carte de circuit imprimé
Created with Pixso. Imprimer le connecteur circulaire de contact de montage de PCB

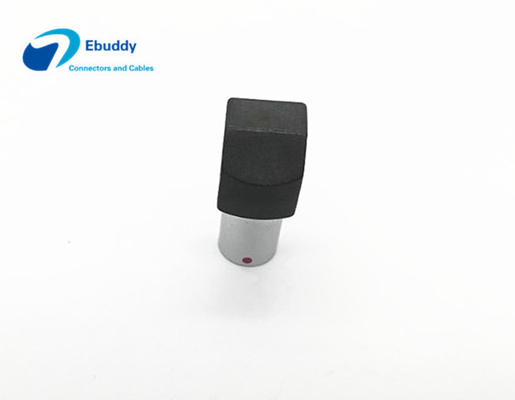

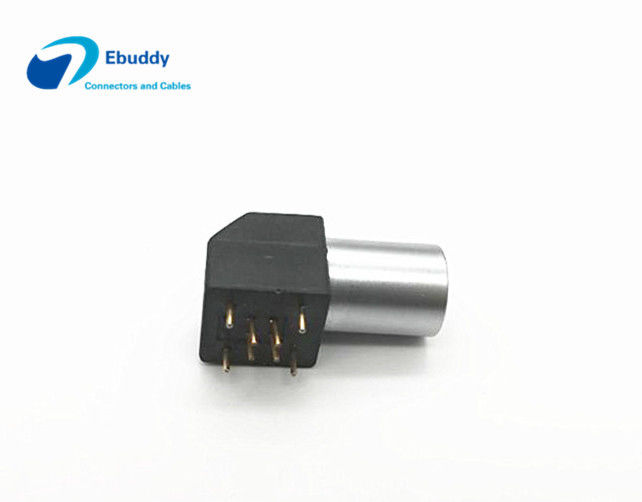

Imprimer le connecteur circulaire de contact de montage de PCB

Nom De Marque: Ebuddy
Numéro De Modèle: EPG.0B.304
Nombre De Pièces: 1
Prix: Négociable
Délai De Livraison: 5-8workingdays
Conditions De Paiement: T/T, Paypal, Western Union
Informations détaillées
Lieu d'origine:
La Chine
Certification:
CE,ROHS
Type de contact:
Imprimer (coude)
Max. Matings:
5000
Shell Style /Model:
Réceptacle coudé
Vtest (coque de contact):
700 V (CA), 990 V (CC)
Vtest (contact-contact):
800 V (CA), 1 130 V (CC)
Indice IP:
50
Détails d'emballage:
Sac PP
Capacité d'approvisionnement:
10000pcs par mois
Mettre en évidence:

connecteur circulaire de bâti de carte PCB

,

connecteur circulaire de carte PCB

,

Connecteur circulaire de bâti de carte PCB de contact d'impression

Description du produit
Imprimer le connecteur circulaire de contact de montage de PCB

Connecteur de circuit imprimé Lemo EPG PCB prise de soudure à angle droit avec une compatibilité complète et une grande durabilité.

Principales caractéristiques
  • Connecteur de carte de circuit imprimé Lemo EPG PCB prise de soudure à angle droit
  • - Une touche (alpha=0)
  • Les épingles: 2/3/4/5/6/7/8/9/10/12/14/16
  • Taille: 0B 1B 2B
  • Type de terminaison: PCB à imprimé féminin
  • Entièrement compatible avec Lemo EPG, excellente qualité avec 5000 cycles d'accouplement
  • Personnalisation disponible - fournir des dessins détaillés pour les exigences personnalisées
Configuration des contacts par taille
Taille du connecteur Nombre de contacts disponibles
00B 2, 3, 4
0B 2, 3, 4, 5, 6, 7, 9
1B 2, 3, 4, 5, 6, 7, 8, 10, 14
2B 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 19, 32
Lignes directrices pour le forage des cartes PCB

Pour les applications de moules à machine, confirmez la taille du trou selon les spécifications de votre carte avant de sélectionner le style de connecteur.Nos connecteurs varient de 00 à 03 tailles pour accueillir différentes dimensions de la carte. Par exemple, si votre panneau de carte OD de coupures est d'environ 8-9 mm, sélectionnez le connecteur de taille 0B.

Laveuse isolante (roue couleur)

Applications:Installez des rouleaux isolants lorsque des ensembles de prises et de prises doivent être fixés à la carte pour maintenir le potentiel entre les différents conducteurs.

  • Options de couleur:Bleu, blanc, gris, jaune, brun, noir, rouge, orange, vert
  • Options de taille:00/0/01/02, adapté à l'OD maximal du connecteur = 10 mm-21 mm
Lorsque vous choisissez des rondelles, veuillez spécifier la taille de votre connecteur pour une recommandation de taille appropriée.
Insulating washer color wheel diagram for PCB connectors
Dessin technique et dimensions
PCB connector dimensional drawing and specifications Detailed connector size and mounting diagram
