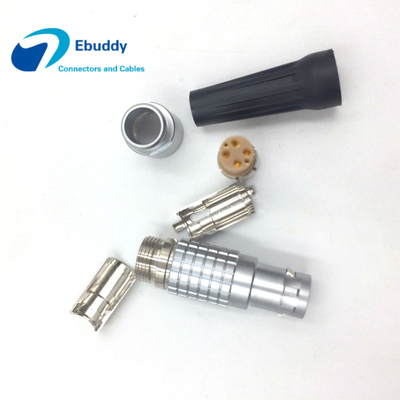

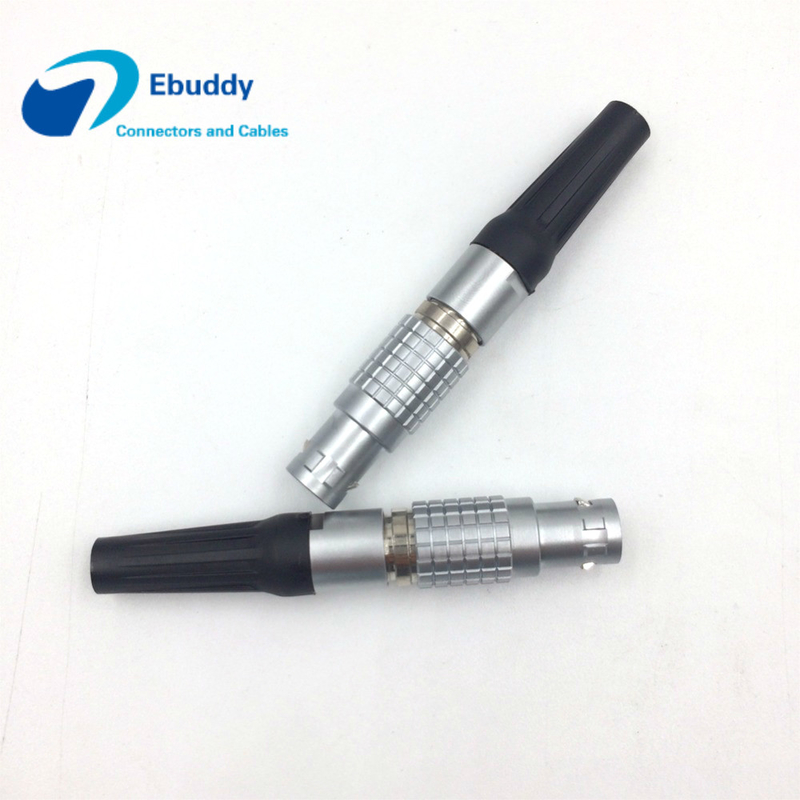

Prise femelle femelle rouge FGJ.1B.306.CWLD72Z de Lemo 6pin de connecteur d'alimentation de l'épopée 6pin
| DÉTAILS DE REPRÉSENTATION | |
| Insertion | 1B.306 : Basse tension 6 |
| Configuration | Laiton (or plaqué) |
| Isolateur | P : PPS |
| Caractéristiques | Basse tension |
| Type de contact | Soudure |
| Max. Matings | 5000 |
| Entrez en contact avec le diamètre | 0.7mm |
| Bucket le diamètre | 0,8 millimètres |
| Âme massive maximale | 0,34 mm^2 (A.W.G. 22) |
| Max. Stranded Conductor | 0,34 mm^2 (A.W.G. 22) |
| R (maximum) | mOhm 6,1 |
| Vtest (C.A.) | 1600 V |
| Courant évalué | 7 A |
| Bague non. | Câble OD | |||
| 1B | Type | codage | Maximum | Minute |
| M | 31 | 3 | 2,6 | |
| D | 42 | 4,0 | 3,1 | |
| D | 52 | 5,0 | 4,1 | |
| D | 62 | 6,0 | 5,1 | |
| D | 72 | 7,0 | 6,1 | |
